达因特等离子清洗机出货检查，设备安装方法，为了使设备操作维护方便，请将设备正置于面对操作者位置，并将设备调节至水平；其左右前后与相邻的物品和挡板（墙体）必须保持足够的空间。

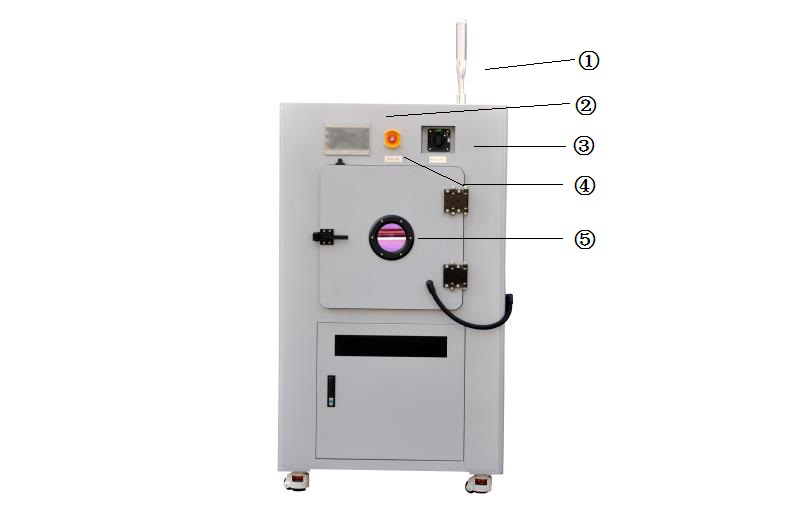

注：①指示灯（黄色待机，绿色运行，红色报警）  ②人机界面  ③电源开关  ④急停开关  ⑤视窗

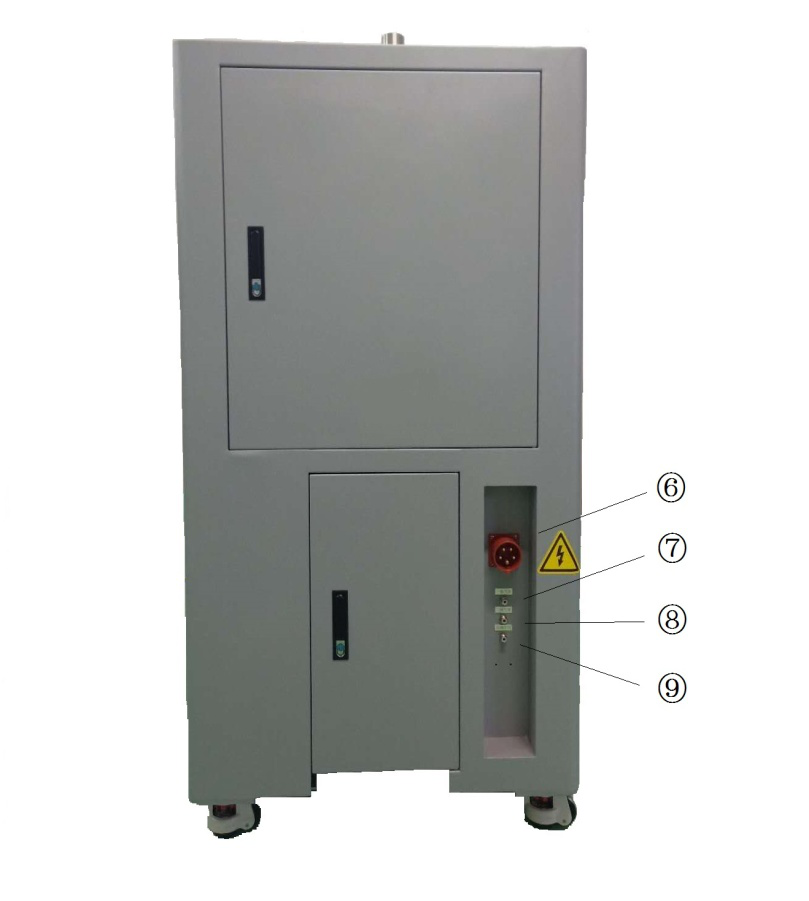

注：⑥380V电源插口  ⑦一路气体  ⑧二路气体  ⑨压缩空气

一.等离子清洗机交货检查

等离子清洗机设备在出厂前，均经严格之品管，并做强化之防撞包装处理。客户在设备到货时，请即刻进行下列检查步骤。

a.拆封前检查设备外包装是否完好无损。

b.拆封后检查设备是否完好无损。

c.核实设备型号，附件，文件资料是否与装箱清单相符。

二.等离子清洗机设备安装

本设备在安装之前置于包装箱内，若该机暂不使用，存放时请务必注意下列事项：

a.必须置于无尘垢、干燥之位置。

b.存放位置的相对湿度必须在0％到85％范围内，且无结露。

c.避免存放于含有腐蚀性气体、液体之环境中。

d.最好是包装并存放于车辆及其他运动物体不易碰撞的地方。

安装前准备：a.客户现场须配备交流AC380V，三相五线电，容量≥5KVA的电源

                    b.纯度≥99.996的工艺气体，气压大于等于0.2 Mpa

                    c.辅助气源（压缩空气）气压大于等于0.3Mpa

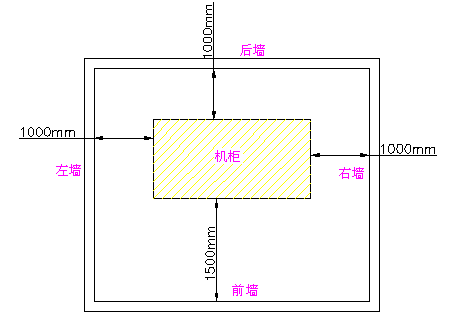

2.1.安装方向与空间

为了使设备操作维护方便，请将设备正置于面对操作者位置，并将设备调节至水平；其左右前后与相邻的物品和挡板（墙体）必须保持足够的空间。

如上图1所示：图1

2.2.等离子清洗机安装环境

a.无水滴、蒸气、粉尘及油污场所。

b.通风良好场所。

c.坚固无振动场所。

3.设备配线

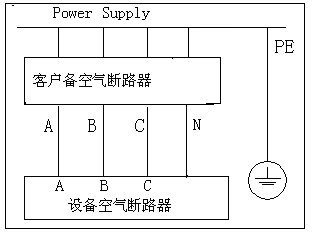

设备配线部分，主要为设备供给电源。本设备采用三相五线制电源。用户可将设备右侧门打开，此时可以看到设备主电路部分。用户必须依照下列之配线示意图2所示正确连接设备的总电源线。

a.配线时，配线线径规格之选定，请依照电工法规之规定实施配线，以策安全。（此设备要求单股线径≥4mm2）。

b.三相交流输入电源与设备空气开关端子间的连线务必接一个无熔断丝开关。

c. 三相交流输入电源需按正确相序接入，设备初次配线时，需测试相序。如发现设备真空泵不转，此时需调整相序，以免损坏真空泵。

d.零线务必接至设备空气开关的N端子，否则可能会损坏控制系统器件。

e.设备接地请按第三种方式接地（接地电阻100欧姆以下，接地配线愈短愈好）。

f.主回路端子的螺丝请确认锁紧，以防止因震动松脱产生火花。
