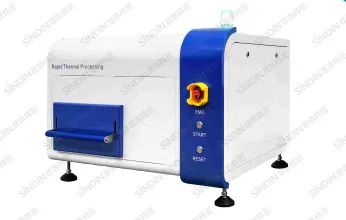

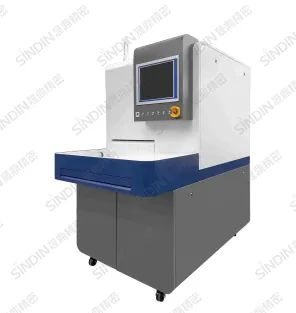

半导体快速退火炉（RTP）是一种特殊的加热设备，能够在短时间内将半导体材料迅速加热到高温，并通过快速冷却的方式使其达到非常高的温度梯度。快速退火炉在半导体材料制造中广泛应用，如CMOS器件后端制程、GaN薄膜制备、SiC材料晶体生长以及抛光后退火等。

一、快速退火炉的原理

半导体快速退火炉通过高功率的电热元件，如加热电阻来产生高温。在快速退火炉中，通常采用氢气或氮气作为气氛保护，以防止半导体材料表面氧化和污染。半导体材料在高温下快速退火后，会重新结晶和再结晶，从而使晶体缺陷减少，改善半导体的电学性能，提高设备的可靠性和使用寿命。

1.1快速退火（RTA）

与传统退火相比，快速退火具有更高的加热和冷却速度。通过快速加热和冷却，可以缩短退火时间，提高生产效率。

1.2快速热处理（RTP）

热处理是半导体制造中的一项关键技术，它可以改变材料的微观结构和性能。在热处理过程中，材料被加热到高温，然后进行保温和冷却。这个过程中，材料内部的原子会发生重新排列，从而改变材料的物理、化学和机械性质。

二、半导体退火炉的应用领域

1.封装工艺

在封装工艺中，快速退火炉主要用于引线的切割和组装。引线经过切割和组装后，可能会产生内应力，影响封装的稳定性和可靠性。通过快速退火处理，可以消除引线内的应力，提高封装的稳定性和可靠性，保证产品的使用寿命。

2.CMOS器件后端制程

在CMOS器件后端制程中，快速退火炉可用于修复制程中产生的损伤和缺陷，增强器件的电学性能。通过快速退火处理，可以减少CMOS器件中的氧化物陷阱电荷和界面态密度，提高器件的可靠性和寿命。

3.GaN薄膜制备

GaN是一种重要的宽禁带半导体材料，具有优异的光电性能和稳定性。在GaN薄膜制备过程中，快速退火炉可用于提高薄膜的结晶质量和表面平滑度。通过快速退火处理，可以消除薄膜中的应力，减少缺陷，提高GaN薄膜的光电性能和稳定性。

4.SiC材料晶体生长

SiC是一种具有高热导率、高击穿电压、高饱和电子速度等优良特性的宽禁带半导体材料。在SiC材料晶体生长过程中，快速退火炉可用于提高晶体生长的质量和尺寸，减少缺陷和氧化。通过快速退火处理，可以消除晶体中的应力，提高SiC材料的晶体品质和性能。

5.抛光后退火

在半导体材料抛光后，表面会产生损伤和缺陷，影响设备的性能。快速退火炉可用于抛光后的迅速修复损伤和缺陷，使表面更加平滑，提高设备的性能。通过快速退火处理，可以减少表面粗糙度，消除应力，提高材料的电学性能和可靠性。
